Mechanizm różnicowy to ważny element skrzyni biegów, pozwalający na różną prędkość obrotową kół w czasie pokonywania zakrętów. Składa się z przekładni planetarnych lub stożkowych, które kompensują różnice w drodze pokonywanej przez wewnętrzne i zewnętrzne koło. Dzieli moment obrotowy między koła napędowe.
Rozróżniamy: dyferencjały otwarte – najprostsze, ale problematyczne przy poślizgu; samoblokujące (LSD) – zwiększające przyczepność przez ograniczenie różnicy prędkości między kołami; Torsen – wykorzystujące przekładnię ślimakową; oraz elektrycznie sterowane – z aktywną kontrolą podziału momentu obrotowego. Mechanizmy różnicowe montowane są w mostach napędowych oraz między osiami w pojazdach z napędem 4×4.
Mechanizm różnicowy to ważny element układu przeniesienia napędu w pojazdach mechanicznych, który umożliwia niezależną pracę kół w czasie pokonywania zakrętów. Jego podstawowym zadaniem jest kompensacja różnicy prędkości obrotowych kół napędowych w czasie skręcania pojazdu. Konstrukcja ta składa się z zespołu kół zębatych, które współpracują ze sobą w sposób umożliwiający różnicowanie prędkości obrotowej prawego i lewego koła napędowego. Podczas jazdy na wprost oba koła napędowe obracają się z tą samą prędkością, jednak w momencie wejścia w zakręt koło zewnętrzne musi pokonać dłuższą drogę niż koło wewnętrzne. Mechanizm różnicowy automatycznie dostosowuje prędkości obrotowe kół, zapobiegając równocześnie nadmiernemu zużyciu opon i elementów układu napędowego.
Budowa i zasada działania przekładni różnicowej
Główne elementy mechanizmu różnicowego to:
- Koło talerzowe (koło atakujące)
- Obudowa mechanizmu różnicowego
- Koła satelitarne
- Półosie napędowe
- Łożyska i elementy mocujące
Zasada działania mechanizmu różnicowego opiera się na wykorzystaniu układu kół zębatych stożkowych i walcowych. Przekazywanie momentu obrotowego odbywa się poprzez zespół współpracujących ze sobą elementów mechanicznych. Podczas pokonywania zakrętu koła satelitarne obracają się wokół własnej osi, umożliwiając różnicowanie prędkości obrotowych półosi napędowych. Właśnie ta charakterystyka sprawia, że pojazd może płynnie pokonywać zakręty bez ryzyka uszkodzenia elementów układu napędowego.
Specjalistyczne rozwiązania w mechanizmach różnicowych

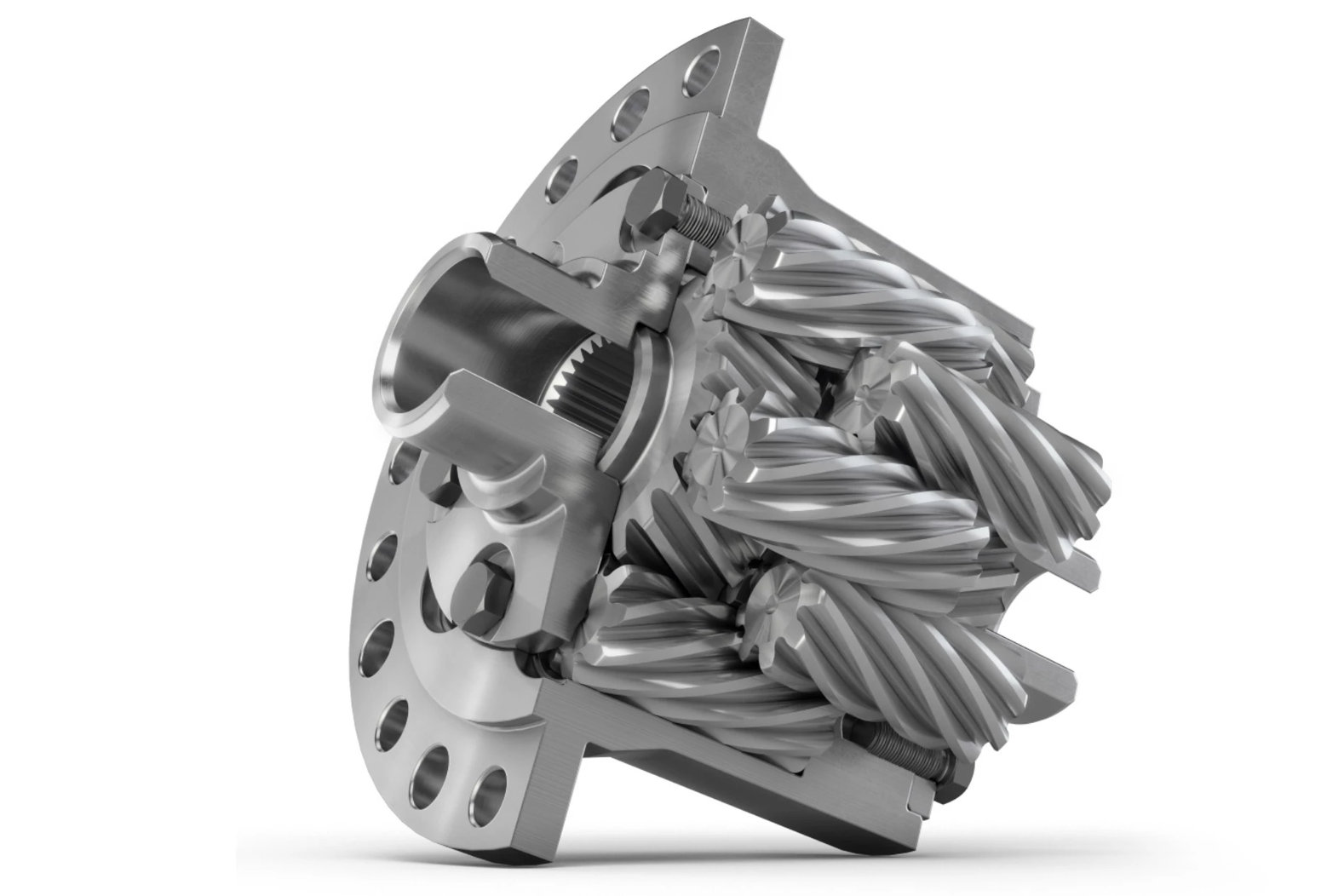

W nowoczesnych pojazdach stosuje się zaawansowane warianty mechanizmów różnicowych (mechanizmy o zwiększonym tarciu wewnętrznym). „Systemy te dają optymalne rozłożenie momentu obrotowego między koła napędowe, szczególnie w trudnych warunkach terenowych”. Producenci implementują różne rozwiązania techniczne: od prostych mechanizmów Torsen po zaawansowane układy elektroniczne. Aktualnie rozwiązania konstrukcyjne umożliwiają automatyczną blokadę mechanizmu różnicowego w sytuacji wykrycia poślizgu jednego z kół napędowych. Charakterystyka pracy takiego układu jest ściśle związana z warunkami eksploatacji pojazdu i może być dostosowywana do konkretnych potrzeb użytkownika.
Rozwój technologii w dziedzinie mechanizmów różnicowych przyniósł wiele innowacyjnych rozwiązań : od prostych konstrukcji mechanicznych po zaawansowane systemy elektroniczne. Jak wpływa to na właściwości jezdne nowoczesnych pojazdów? Odpowiedź jest jednoznaczna: mocno poprawia bezpieczeństwo i komfort jazdy. Konstruktorzy nieustannie poszukują nowych rozwiązań technicznych, które pozwolą na jeszcze lepsze wykorzystanie mocy silnika (przy zachowaniu wysokiego poziomu bezpieczeństwa i komfortu jazdy).
Mechanizm różnicowy – Jak pozwala kołom kręcić się obojętnie w zakrętach?
Konstrukcja mechanizmu różnicowego opiera się na systemie kół zębatych, które umożliwiają niezależny ruch kół pojazdu w czasie pokonywania zakrętów. Głównym zadaniem tego mechanizmu jest kompensowanie różnic w prędkości obrotowej kół znajdujących się po zewnętrznej i wewnętrznej stronie zakrętu. Podczas jazdy na wprost oba koła napędowe obracają się z jednakową prędkością, jednak w momencie wejścia w zakręt, koło zewnętrzne musi pokonać większą drogę niż koło wewnętrzne. Mechanizm różnicowy składa się z koła talerzowego, które jest połączone z wałem napędowym, oraz z przekładni planetarnej mającej koła satelitarne i koła koronowe.
Dla jazdy po śliskiej nawierzchni mechanizm różnicowy może powodować utratę przyczepności, ponieważ moment obrotowy jest przekazywany na koło stawiające mniejszy opór. Z tego powodu w niektórych pojazdach stosuje się blokadę mechanizmu różnicowego lub systemy kontroli trakcji.
System ten działa na podstawie zasadę równomiernego rozdziału momentu obrotowego na oba koła napędowe. Kiedy jedno z kół napotyka większy opór, mechanizm automatycznie przekazuje więcej momentu obrotowego na drugie koło. Nowoczesne rozwiązania technologiczne umożliwiają zastosowanie elektronicznie sterowanych mechanizmów różnicowych, które dostosowują rozdział momentu obrotowego zależnie warunków jazdy i preferencji kierowcy.
Planetarne rewolucje w sercu hybrydy – jak mechanika spotyka się z elektryfikacją
Przekładnie planetarne stanowią ważny element w układach napędowych pojazdów hybrydowych, umożliwiając płynną integrację silnika spalinowego z jednostką elektryczną. Ich unikalna konstrukcja pozwala na efektywne zarządzanie mocą pochodzącą z różnych źródeł napędu, optymalizując wydajność całego układu. System składa się z koła słonecznego, koron obwodowych oraz zespołu satelitów, które wspólnie tworzą mechanizm rozdziału mocy. W zaawansowanych układach hybrydowych przekładnia planetarna umożliwia pracę w różnych trybach, od w pełni elektrycznego, przez hybrydowy, aż po wyłącznie spalinowy.
Technologia ta znalazła szerokie zastosowanie w przodujących systemach hybrydowych, szczególnie w rozwiązaniach stosowanych przez Toyotę w układzie Hybrid Synergy Drive. Efektywność przekładni planetarnej przejawia się w możliwości płynnej regulacji przełożeń bez klasycznej skrzyni biegów, daje to komfort jazdy i ekonomię.
- Redukcja strat mechanicznych o 15-20%
- Zwiększenie sprawności układu napędowego do 95%
- Obniżenie masy układu o 25% względem konwencjonalnych rozwiązań
- Wydłużenie żywotności komponentów nawet o 30%
Magnetyczne łożyska w przekładniach planetarnych – przyszłość układów hybrydowych
Nowe badania nad udoskonaleniem przekładni planetarnych koncentrują się na implementacji łożysk magnetycznych, które mogą mocno zredukować tarcie i zużycie mechaniczne. Ta innowacyjna technologia wykorzystuje pola magnetyczne do lewitacji elementów obrotowych, eliminując konieczność stosowania tradycyjnego smarowania. Pierwsze testy wskazują na możliwość zwiększenia sprawności układu o dodatkowe 5-8% przy wydłużeniu okresu międzyserwisowego.
Czujniki ABS – niewidzialni strażnicy Twojego mechanizmu różnicowego
Sensoryka czujników ABS w blokadzie mechanizmu różnicowego stanowi ważny element nowoczesnych systemów kontroli trakcji. Czujniki te nieustannie monitorują prędkość obrotową każdego koła, przesyłając dane do jednostki sterującej pojazdem paręset razy na sekundę. Gdy system wykryje spore różnice w prędkości obrotowej kół, natychmiast reaguje, aktywując mechanizm blokady dyferencjału. Proces ten zachodzi automatycznie, bez ingerencji kierowcy, co mocno poprawia bezpieczeństwo jazdy w trudnych warunkach. Technologia wykorzystuje zjawisko indukcji magnetycznej, gdzie zębate tarcze współpracują z czujnikami hallotronowymi lub indukcyjnymi. Sygnały z czujników są przetwarzane przez zaawansowane algorytmy, które uwzględniają różnice prędkości między kołami, kąt skrętu kierownicy, prędkość pojazdu oraz warunki nawierzchni. Właśnie z pomocą tej j analizie system może bardzo dokładnie określić moment, w którym należy zablokować mechanizm różnicowy. Aktualnie rozwiązania potrafią reagować w czasie krótszym niż 0,1 sekundy od wykrycia poślizgu.
Dla wykrycia awarii któregokolwiek z czujników ABS, system automatycznie informuje kierowcę poprzez zapalenie lampki kontrolnej na desce rozdzielczej. Diagnostyka komputerowa pozwala na szybkie zlokalizowanie problemu i jego usunięcie. Pamiętaj, że regularna kontrola i konserwacja czujników ABS jest potrzebna dla zachowania pełnej sprawności systemu blokady mechanizmu różnicowego. Mechanizm ten jest szczególnie przydatny w czasie jazdy w warunkach zimowych, na mokrej nawierzchni czy w czasie pokonywania trudnego terenu, gdzie różnice w przyczepności poszczególnych kół mogą być spore.
